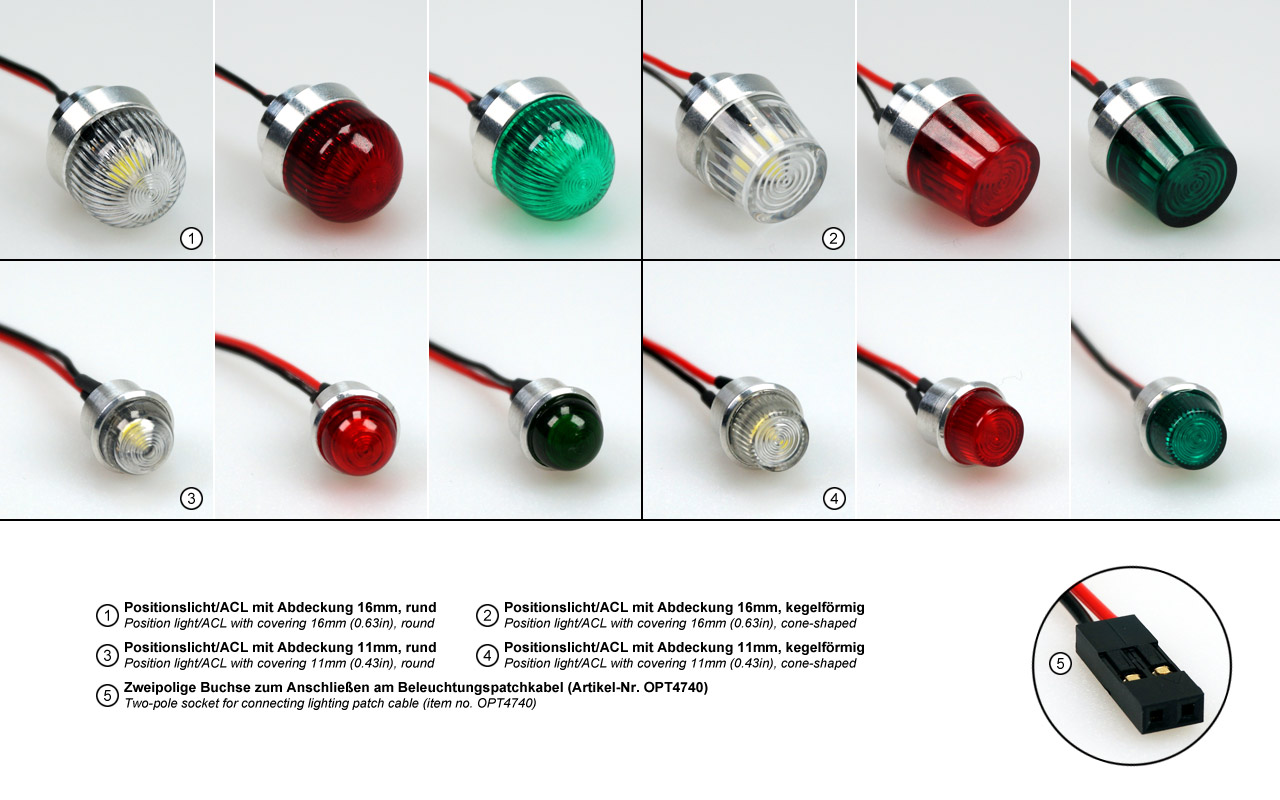

Positionslicht/ACL mit Abdeckung 11mm/warmweiss/kegelförmig
Beleuchtungsmodul mit Abdeckung
Fertig konfektioniertes Beleuchtungsmodul bestehend aus einer 3 Watt SEOUL Power LED, einer Scale-Abdeckung und einem CNC gefertigten Aluminium-Gehäuse. Verwendung im Blitzbetrieb als ACL oder im Dauerbetrieb als Positionslicht möglich.
PLUG & SHINE! Anschluss
Für den Einbau des Positionslichts/ACLs sind keine Lötarbeiten notwendig!
Das Positionslicht/ACL ist anschlussfertig mit ca. sechs Zentimeter langem Kabel mit zweipoliger Buchse. Es wird an den mitgelieferten Beleuchtungsspannungsregler angesteckt und kann dann mit einem optional erhältlichen Beleuchtungspatchkabel (Artikel-Nr. OPT4740) an ein Lichtsteuermodul (z. B. Optotronix Aurora LCU EVO2, Artikel-Nr. OPT2000) angeschlossen werden.
Mit dem optional erhältlichen Beleuchtungsverteiler (Artikel-Nr. OPT7020) können bis zu drei Positionslichter/ACLs oder z. B. Landescheinwerfer an einem Beleuchtungskanal betreiben werden.
Anschluss- und Verkabelungstipps
Alle PLUG & SHINE! Beleuchtungsmodule können an den MPX-Steckverbinder mit Stiftleiste, Stecker & Buchse (Artikel-Nr. A85400) oder den Tragflächensteckverbinder 8polig mit Stiftleiste, Stecker & Buchse (Artikel-Nr. A85405) angesteckt werden. Beachten Sie hierzu auch den Reiter Zubehör usw.
Lieferumfang
Positionslicht/ACL mit Abdeckung
Beleuchtungsspannungsregler für 1S LiPo/LiIon-Akku
2 Schrumpfschläuche zur Kabelbefestigung
Hinweise zu den Beleuchtungsspannungsreglern
Bitte benutzen Sie für die Positionslichter/ACLs immer die mitgelieferten richtigen Beleuchtungsspannungsregler:
Für alle weißen oder grünen Positionslichter/ACLs: Beleuchtungsspannungsregler mit der Aufschrift 1R00
Für alle roten Positionslichter/ACLs: Beleuchtungsspannungsregler mit der Aufschrift 3R6
Wichtige Hinweise
Positionslichter/ACLs im Dauerbetrieb höchstens 15 Minuten leuchten lassen. Die LEDs werden sehr heiß!
Das Positionslicht/ACL darf nur mit einem 1S LiPo/LiIon-Akku betrieben werden.
ACHTUNG
Die LEDs sind extrem hell, aus naher Distanz nicht direkt in das Licht blicken! Es können Schäden an der Netzhaut entstehen.
